SYM101

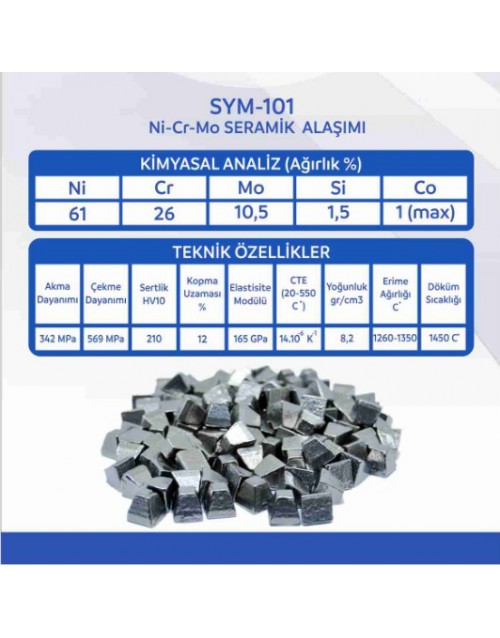

                                                           SYM101 / Ni-Cr-Mo SERAMİK  ALAŞIMI

KULLANIM KILAVUZU

Pota seçimi:

Eritme işlemi kesinlikle porselen potada yapınız. Grafit pota kullanmayınız. Grafit pota kullandığınızda metalin analizi bozulacaktır. Farklı metal eritilmiş potada SYM101 metalini eritmeyiniz.Tercihen, her döküm için ayrı pota kullanılmalıdır.

Eritme:

Metal, indüksiyon ocağında veya yumuşak alev kullanarak, oksi-gaz alevi ile eritilebilir. İndüksiyon ocağında eritme her zaman daha sağlıklıdır. Eritme süresi kısa ve eritme sıcaklığı ayarlanabildiğinden, metalde aşırı ısınma olmayacak ve alaşım elementlerinde yanma gerçekleşmeyecektir. Eritmede %100 yeni metal kullanınız. Çupa kullanma önerilmez. Farklı metallerin çupalarını kesinlikle kullanmayınız. Eritme sırasında metale flaks katmayınız. Alev ile metalleri eritmeye başladığınızda, alevi metal üzerinden kaldırmadan, metal üzerinde daire hareketi yaptırarak gezdiriniz. Erimekte olan metalin havayla temasını kesiniz. Eritme esnasında metali aşırı ısıtarak kaynatmayınız. Metalin aşırı ısıtılması ile, kimyasal yapı bozulacaktır. Metalin erimesi tamamlandıktan sonra, metal, pota içerisine yayılmadan döküm yapınız. Dökümden sonra metal yavaş soğutunuz.

Aşırı ısıtmanın etkileri:

Metalin aşırı ısıtılması durumunda, çekme boşlukları, küçük gaz boşlukları, tane büyümesi meydana gelecek ve aynı zamanda alaşımın analizi bozulacaktır.

         Oksitleme işlemi:

Porselen kaplamadan önce oksitleme gerekmez. Oksitleme yapılmak isteniyor ise, vakum altında,950-980 0C sıcaklığında 5-10 dakika süreyle fırında tutunuz. Metali yavaş soğutunuz

Seramik kaplama amacıyla yüzeyin hazırlanması:

2-3 bar basınç altında (100-250 μm) tane boyutunda, saf Alümina tozu kullanılarak yüzey kumlanmalıdır. Çok ince toz kullanılmamalıdır. Kumlamadan sonra yüzey, saf su içerisinde ultrasonik olarak temizlenmelidir. Kumlamadan sonra metal kalınlığı 0.3 mm olmalıdır. Porselen kaplanacak üyelerde keskin köşe bırakılmamalıdır.

Seramik kaplama :

SYM101 (Ni-Cr-Mo porselen alaşımı) uygun genleşme katsayısına sahip olan bütün porselen tozları ile kaplanabilir. Seramik kaplama işlemleri, seramik tozu üreten firmaların önerileri doğrultusunda gerçekleştirilmelidir.

Kaynak /Lehim:

Kaynak veya lehim yapmak gerektiğinde, kaynak yöntemi olarak lazer, TIG (Tungsten Inert Gaz) kaynağı tercih edilebilir. Lehimleme, Ni-Cr tel ve tele uygun yüzey temizleyici toz kullanarak alev ile yapılmalıdır. Kaynak ve lehimlemeden sonra, kaynak ve lehim artıkları iyice temizlenmeli ve tesviye edilmelidir.

Önemli Not:

Ürün tesviyesi sırasında toz maskesi ve eldiven kullanılmalıdır.

Üretici Firma:



1984

   K.K. SYM 101- Rev 02
